一、设备主要特点

拉伸试样激光打标试验机在激光打标应用方面具有许多独特的优势。根据GB/T228.1-2010《金属材料室温拉伸试验方法》中的相关要求进行设计的，在同一台设备上可以实现自定义打点或刻线间距与打点或刻线间距长度。线的宽度、长度、深度和线或点间距可以任意调节，

光纤激光器的激光介质是掺镱双包层光纤，并被高功率多模激光二极管所泵浦；光纤激光器一体化整体结构，无光学污染、无功率的耦合损失，结构小巧紧凑，空气冷却，具有其他激光器不具备的高效率和可靠性

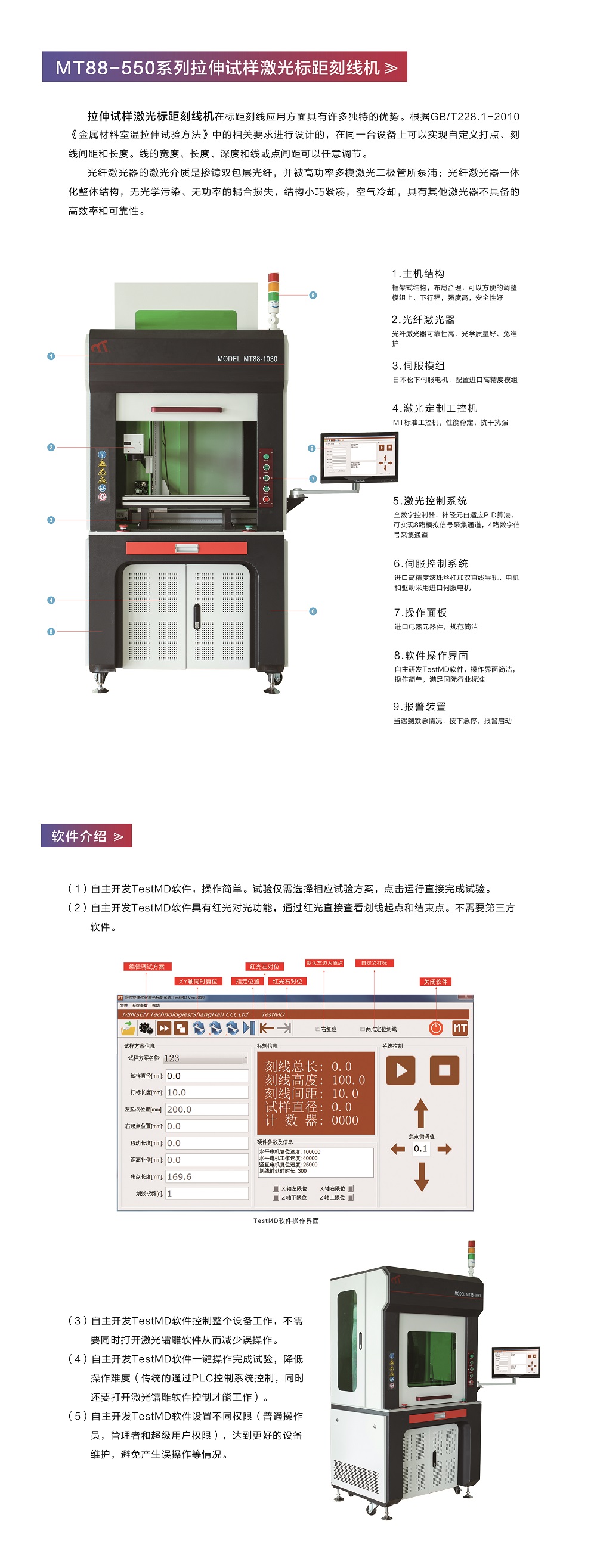

MT88-550系列拉伸试样激光标距刻线机使用特点

1）光束质量极好，适用于精密、精细和深度打标

由于光纤激光器的激光介质是掺镱双包层光纤，谐振腔长，因此光束质量非常好，M2值为1.2，输出光斑直径可以达到10 微米。

优秀的光束质量确保拉伸试样激光标距刻线机在多种材料上令人满意的打标效果，包括：各种金属、陶瓷、PCB电路板、塑胶等。

MT88-550系列拉伸试样激光标距刻线机光束质量比传统的半导体泵浦激光打标机好得多，为基模（TEM00）输出，发散角很小。尤其适用于要求高的精密、精细和深度打标。深度打标时不产生毛刺，无需二次处理。

2）体积小巧、搬运方便、实现便携化、适用于恶劣环境

MT88-550系列拉伸试样激光标距刻线机的重量和占地面积分别是半导体泵浦激光打标机的1/2，节省空间，便于搬运。能适应加工地点经常变换的要求，实现产品的便携化。

由于光纤具有极好的柔绕性，激光器设计得相当小巧灵活、结构紧凑、体积小。光纤的表面积/体积比高，散热效果好，无需庞大的水冷系统，只需简单的风冷即可，可在恶劣的环境下工作，如在高冲击、高震动、高温度、有灰尘的条件下正常运转。

3） 长寿命、激光输出功率稳定、设备可靠性高

能量波动低于2%，确保激光打标质量的稳定；泵浦源的使用寿命可达10万小时，是半导体泵浦激光打标机的15 倍。

4）电光转换效率高、能耗低、节省使用成本电光转换效率为30%，设备功率仅500W，是半导体泵浦激光打标机的1/5，长期使用可为用户节省大量的能耗支出。

5）自主知识产权的操作软件，操作简便、功能强大可以自定义打点或刻线间距和长度。线的宽度、长度、深度和线或点间距可以通过软件任意调节，同进可Autocad，Coreldraw等软件格式可兼容，可以标刻矢量式图形、文字、条形码、二维码等，自动打标日期、班次、批号、序列号，支持PLT、DXF、BMPAI等文件格式，直接使用SHX、TTF字库。

二、设备组成及主要配置介绍

MT88-550型拉伸试样激光标距刻线机主要由四部分组成，即：光纤激光器、光路及振镜扫描系统、计算机控制系统、激光器升降机构等。

1、设备主要配置

光纤激光器一体化整体结构，无光学污染、无功率的耦合损失，结构小巧紧凑，空气冷却，具有其他激光器不具备的高效率和可靠性。

➢优秀的光束质量

由于光纤激光器的激光介质是掺镱双包层光纤，谐振腔长，因此光束质量非常好，M2值为1.8，输出光斑直径可以达到10 微米。

优秀的光束质量确保拉伸试样激光标距刻线机在多种材料上令人满意的打标效果，包括：金属、陶瓷、PCB电路板、有镀层的塑胶和玻璃等。

➢激光器使用寿命长

MT系列拉伸试样激光打标试验机使用915nm激光二极管作为泵浦源，其工作时间达10 万小时。

➢体积小巧、适用于恶劣环境

由于光纤具有极好的柔绕性，激光器设计得相当小巧灵活、结构紧凑、体积小。光纤的表面积/体积比高，散热效果好，无需庞大的水冷系统，只需简单的风冷即可，可在恶劣的环境下工作，如在高冲击、高震动、高温度、有灰尘的条

件下正常运转。

➢免维护操作

光纤激光器无需进行任何维护（不包括调整或清洁镜片）。

2、光路及振镜扫描系统

光学系统：1064nm基于振镜的高精度反射、聚光系统。

激光校正：选用红色可见激光准直系统指示光轴位置，指示光与激光同轴，

在加工时可达到寻迹指示的功能，并及时进行精确对位。

振镜是使激光按照预定轨迹运行的执行机构，它主要由高精度伺服电机、电

机驱动板、反射镜、F-θ透镜及直流供给电源组成。

3、计算机控制系统

标准工控机、19’液晶显示器、中文WIN7操作系统。

➢控制系统及板卡

四路数字信号输入、两路数字信号输出，用于外部的辅助设备以及各种

报警信号的连接。

➢专用打标软件

打标软件是WINDOWS界面，中文WIN7操作系统，兼容CORELDRAW，AUTOCAD等多种绘图软件；能够实现中英文文字、时间日期、条形码、序列号等的标记，输出中英文、图形、各类条形码、二维码等。字库功能齐全高达 200 种字体，可以自定义单线字体，创建专有的单线字库

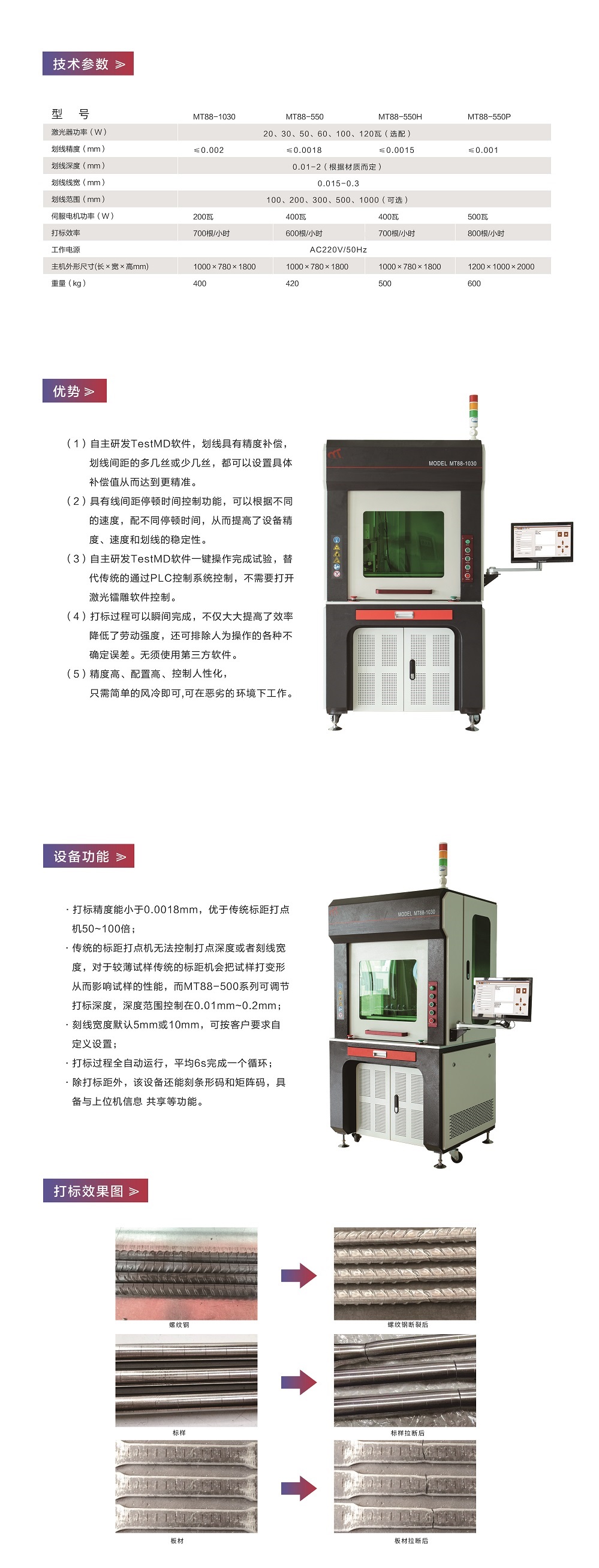

三、技术参数表
