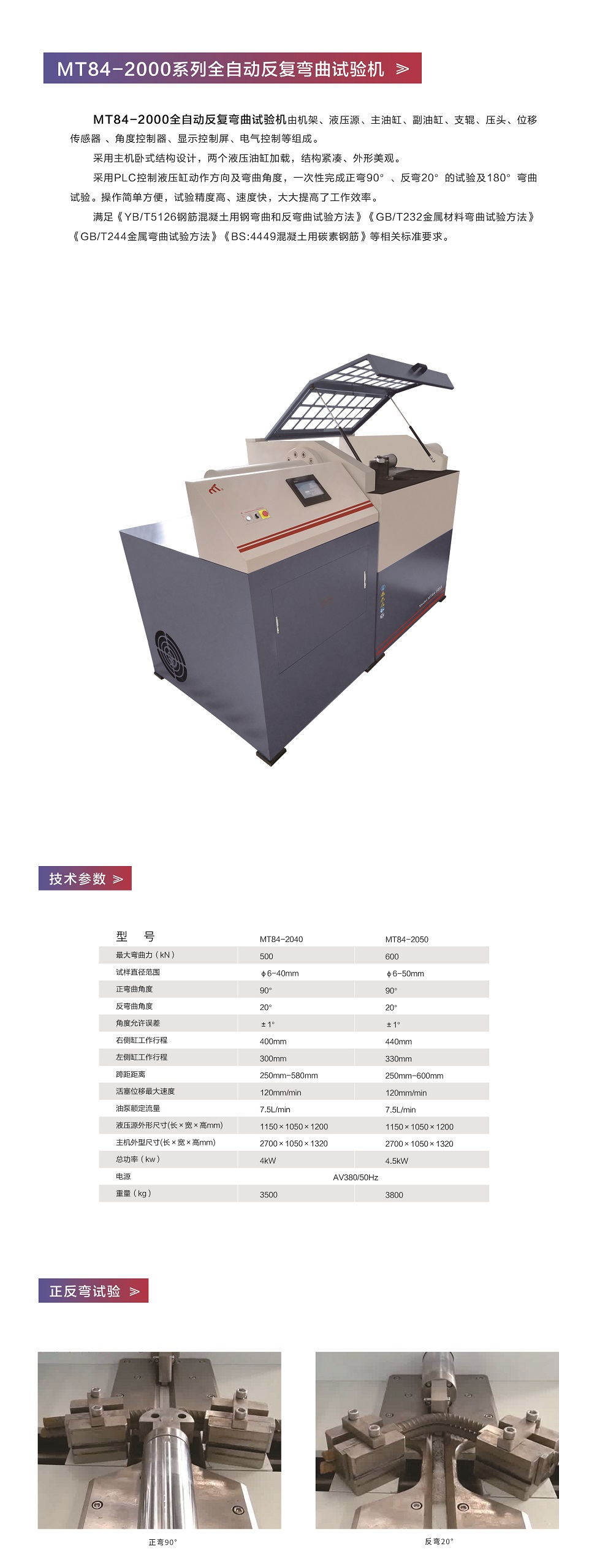

MT84-2000系列全自动反复弯曲试验机

MT84-2000系列全自动反复弯曲试验机由机架、液压源、主油缸、副油缸、支辊、压头、位移传感器、角度控制器、显示控制屏、电气控制等组成。

采用主机卧式结构设计，两个液压油缸加载，结构紧凑、外形美观。

采用PLC控制液压缸动作方向及弯曲角度，一次性完成正弯90°、反弯20°的试验及180°弯曲试验，操作简单方便，试验精度高、速度快，大大提高了工作效率。

满足《YB/T5126钢筋混凝土用钢弯曲和反弯曲试验方法》《GB/T232金属材料弯曲试验方法》《GB/T244金属弯曲试验方法》《BS:4449混凝土用碳素钢筋》等相关标准要求。

技术参数：

优势：

1. 主体采用卧式设计，采用双缸加载，设计合理，无需进行试样反复调整，程序连续弯曲到指定角度替代传统圆盘设计。

2. 静音液压系统，噪音低，可长时间稳定运行。

3. 可批量进行试验（≤Φ28可实现三条以上同时完成试验，Φ32~Φ40可实现2条同时完成试验）。

4. PLC控制伺服驱动，自动调整跨距，同时通过梯形丝杆自锁原理，以免主副缸接触，调整精度高，定位准确。

5. 人机界面，试验参数模块化设计，采用PLC控制一键操作完成试验，操作简单方便，效率高。

设备组成架构：

1. 整机采用卧式金属弯曲形式，主油缸左右各放置一个，对向伸缩；

2. 双缸结构：满足正向弯曲90°，同时满足反向弯曲20°；

3. 支辊座采用导杆滑动方式，通过侧边电机控制实现跨距自动调整；

4. 角度传感器，可以精确控制弯曲角度；

5. 支辊座移动通过T型丝杆连接，由电机带动，电机带有刹车可以实现自锁功能；

6. 采用真彩触摸屏，油缸速度调节和显示，试验界面简洁，试验参数设置简单方便，设备可靠耐用；

7. 试验界面简洁，试验参数设置简单方便，设备可靠耐用。
